經濟型300系列無鉛波峰焊

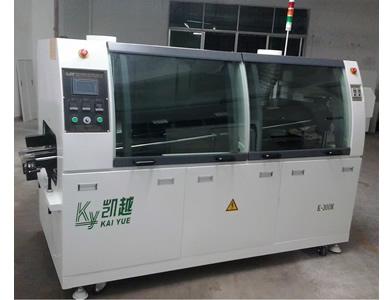

產品名稱:經濟型300系列無鉛波峰焊
發布時間:2014-08-12
瀏覽次數:3657
發布時間:2014-08-12
瀏覽次數:3657
詳細信息

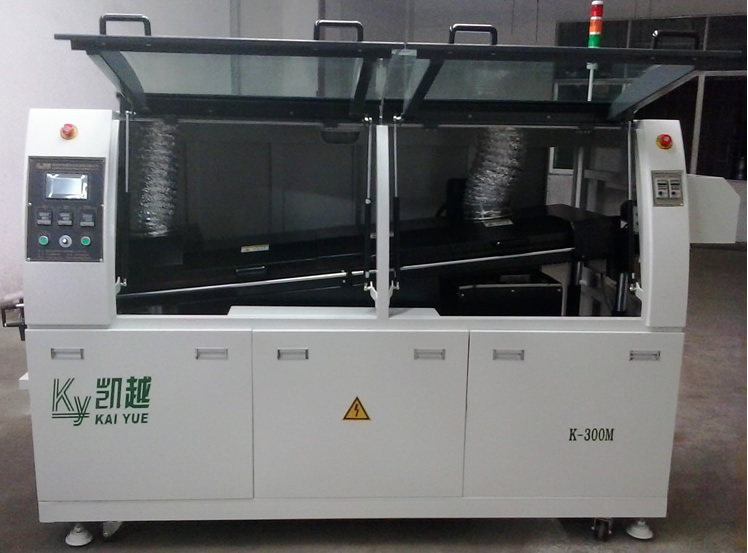

產品名稱: 標準型300系列無鉛雙波峰焊(電腦/觸摸屏/按鍵)
產品型號: K-300C/K-300M/K-300A
產品介紹:
產品特點:
機體線型外觀設計,采用噴塑工藝,美觀大方, 經久耐用
二段獨立1米預熱區,全熱風預熱,帶射燈補償裝置,使PCB獲得良好的焊接效果
專利壓鑄式鈦合金鏈爪,不粘錫,永不變形,壽命長
全程觀察窗,方便操作和維護
錫爐升降與進出,自動調與手工調結合。采用靠背式設計,防止誤操作損傷機器
配有冷卻模塊,溫度補償模塊,適合無鉛焊接和多種工藝要求
公司最新發明的超平穩,超高濾波源發生器,大幅削弱了流道內部錫流震蕩及紊流的產生,錫波平穩,氧化量大幅降低,維護簡單
傳動機構采用精密模塊化設計,傳動準確,壽命長,易保養
松香噴霧裝置可拉出,并可拆卸,便于清潔維護
隔離式噴霧裝置,助焊劑煙霧從專用風道排出
強大參數庫功能,各類PCB工藝參數可按需調用操作
采用專業工業電腦控制系統,確保系統具有可靠性和穩定性
可按用戶設定的日期、時間及溫控參數進行自動開關機
系統故障自我診斷,故障原因自動顯示,故障排除方法隨時查詢
加熱溫度采用PID閉環控制,溫控穩定可靠。
閉環式自動跟蹤噴霧系統,噴霧寬度和噴霧時間自動調節,并可按需設置提前和延長噴霧時間
過板自動起波,最大限度減少錫氧化量
運輸系統采用離合器限力+限流器雙重保護
短路及過流保護系統
運輸系統閉環控制。無級調速,精確控制PCB預熱與焊接時間。
工業電腦控制系統雙波峰焊接裝置,除兼容一貫的機器自動化性能外更采用流線型機體設計,簡單便捷的電腦視窗系統,將自動化生產及管理紀錄提升至更高層次
技術參數:
產品型號: K-300C/K-300M/K-300A
產品介紹:
產品特點:
機體線型外觀設計,采用噴塑工藝,美觀大方, 經久耐用
二段獨立1米預熱區,全熱風預熱,帶射燈補償裝置,使PCB獲得良好的焊接效果
專利壓鑄式鈦合金鏈爪,不粘錫,永不變形,壽命長
全程觀察窗,方便操作和維護
錫爐升降與進出,自動調與手工調結合。采用靠背式設計,防止誤操作損傷機器
配有冷卻模塊,溫度補償模塊,適合無鉛焊接和多種工藝要求
公司最新發明的超平穩,超高濾波源發生器,大幅削弱了流道內部錫流震蕩及紊流的產生,錫波平穩,氧化量大幅降低,維護簡單
傳動機構采用精密模塊化設計,傳動準確,壽命長,易保養
松香噴霧裝置可拉出,并可拆卸,便于清潔維護
隔離式噴霧裝置,助焊劑煙霧從專用風道排出
強大參數庫功能,各類PCB工藝參數可按需調用操作
采用專業工業電腦控制系統,確保系統具有可靠性和穩定性
可按用戶設定的日期、時間及溫控參數進行自動開關機
系統故障自我診斷,故障原因自動顯示,故障排除方法隨時查詢
加熱溫度采用PID閉環控制,溫控穩定可靠。
閉環式自動跟蹤噴霧系統,噴霧寬度和噴霧時間自動調節,并可按需設置提前和延長噴霧時間
過板自動起波,最大限度減少錫氧化量
運輸系統采用離合器限力+限流器雙重保護
短路及過流保護系統
運輸系統閉環控制。無級調速,精確控制PCB預熱與焊接時間。
工業電腦控制系統雙波峰焊接裝置,除兼容一貫的機器自動化性能外更采用流線型機體設計,簡單便捷的電腦視窗系統,將自動化生產及管理紀錄提升至更高層次
技術參數:
項目 | K-300A | K-300M | K-300C |
控制方式 | 按鍵+PLC Keys+PLC | 觸摸屏+PLC Touchscreen+PLC | 電腦(windows操作系統)+PLC Computer+PLC |
運輸馬達 | 1P AC220V 90W | ||
運輸速度 | 300-1500mm/min | ||
基板寬度 | 50-300mm(W) | ||
運輸高度 | 750±20mm | ||
預加熱區 | 功率:6KW長度:1000mm二段PID控制溫度:(室溫-250℃) | ||
預熱方式 | 紅外/熱風 | ||
錫爐加熱 | 6KW(室溫-300℃) | ||
錫爐容量 | 220KG | ||
波峰高度 | 0-12mm | ||
波峰馬達 | 3P AC220V 0.25KW×2pcs | ||
洗爪泵 | 1P AC220V 10W | ||
冷卻 | 強制軸流風扇冷卻 | ||
PCB運輸方向 | L→R(R→L) | ||
噴頭移動馬達 | 氣缸/步進 | ||
助焊劑容量 | 6Litres | ||
助焊劑氣壓 | 3-5BAR | ||
焊接角度 | 4-6° | ||
電源 | 3P AC380V 50HZ 63A | ||
總功率/運行功率 | 13KW/3.5KW | ||
機身尺寸 | 2300(L)×1200(W)×1600mm(H) | ||
外型尺寸 | 3000(L)×1200(W)×1600mm(H) | ||
凈重 | 1000KG | ||
排風量要求 | 20立方/分鐘2(通道)∮200mm |
